Resistor adalah komponen pasif elektronika yang memiliki dua terminal dan berfungsi untuk membatasi atau mengatur aliran arus listrik dalam suatu rangkaian. Pahami bagaimana cara membaca nilai resistansi yang dimiliki resistor agar penggunaannya lebih efektif. Salah satu metode yang paling umum digunakan untuk menentukan nilai resistansi adalah dengan membaca kode warna yang terdapat pada badan resistor. Nilai resistansi resistor diukur dalam satuan Ohm (Ω). Resistor terdiri dari berbagai ukuran dan nilai resistansi yang berbeda. Resistor dilengkapi dengan kode warna untuk memudahkan identifikasinya. Kode warna resistor adalah sistem yang digunakan untuk menunjukkan nilai resistansi, toleransi, dan kadang-kadang koefisien suhu. Kode ini terdiri dari beberapa pita warna yang dicetak pada badan resistor. Setiap warna mewakili angka atau nilai tertentu, dan urutan warna tersebut menentukan nilai resistansi resistor.
Komponen Kode Warna Resistor
Pada umumnya, kode warna resistor terdiri dari empat atau lima pita warna, tergantung pada jenis resistor. Namun, resistor paling umum adalah dengan empat pita warna. Berikut ini penjelasan tentang masing-masing pita warna:
1. Pita Pertama (Digit Pertama)
Pita pertama menunjukkan digit pertama dari nilai resistansi.
2. Pita Kedua (Digit Kedua)
Pita kedua menunjukkan digit kedua dari nilai resistansi.
3. Pita Ketiga (Pengali)
Pita ketiga menunjukkan faktor pengali (multiplier) yang digunakan untuk mengalikan dua digit pertama.
4. Pita Keempat (Toleransi)
Pita keempat menunjukkan toleransi resistansi, yaitu seberapa besar nilai resistansi dapat bervariasi dari nilai yang tertera.
Pada resistor dengan lima pita warna, pita ketiga adalah digit ketiga, pita keempat adalah pengali dan pita kelima adalah toleransi.

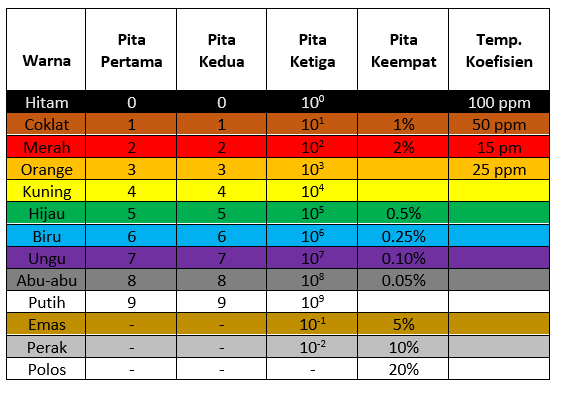

Tabel Kode Warna Resistor
Untuk memudahkan pembacaan kode warna, berikut ini tabel yang menunjukkan hubungan antara warna dan nilai yang diwakilinya:
Baca juga : Jenis-jenis Resistor dan Fungsinya dalam Rangkaian Elektronika
Cara Membaca Kode Warna Resistor
1. Identifikasi Pita Warna
Langkah pertama adalah mengidentifikasi jumlah pita warna pada resistor. Pada umumnya, resistor memiliki empat atau lima pita warna. Pastikan Anda mengetahui urutan pita warna dengan benar. Pita toleransi (pita toleransi) memiliki jarak yang lebih lebar dan terletak di bagian ujung resistor.
Seperti yang telah disebutkan sebelumnya, resistor umumnya memiliki empat atau lima pita warna.
2. Tentukan Nilai Setiap Pita
Setelah mengidentifikasi pita warna, tentukan nilai masing-masing pita berdasarkan tabel kode warna. Sebagai contoh, jika resistor memiliki pita warna coklat, hitam, merah dan emas, maka:
- Pita pertama (coklat) = 1
- Pita kedua (hitam) = 0
- Pita ketiga (merah) = 10^2 = 100
- Pita keempat (emas) = ±5%
3. Hitung Nilai Resistansi
Setelah menentukan nilai masing-masing pita, langkah selanjutnya adalah menghitung nilai resistansi. Untuk resistor dengan empat pita warna, rumus yang digunakan sebagai berikut:
Nilai Resistansi = (Digit Pertama × 10 + Digit Kedua) × Pengali
Berdasarkan contoh di atas:
- Digit pertama = 1
- Digit kedua = 0
- Pengali = 100
Maka, nilai resistansi = (1 × 10 + 0) × 100 = 10 × 100 = 1000 ohm atau 1 kΩ dengan toleransi ±5%.
4. Toleransi
Toleransi menunjukkan seberapa besar nilai resistansi dapat bervariasi dari nilai yang tertera. Pada contoh di atas, nilai toleransinya adalah ±5%. Artinya, nilai resistansi sebenarnya dapat berkisar antara 950 ohm hingga 1050 ohm.
Contoh Pembacaan Kode Warna Resistor
Contoh 1: Resistor dengan 4 Pita Warna
- Pita pertama: Kuning (4)
- Pita kedua: Ungu (7)
- Pita ketiga: Merah (10^2)
- Pita keempat: Emas (±5%)
Nilai resistansi = (4 × 10 + 7) × 100 = 47 × 100 = 4700 ohm atau 4.7 kΩ dengan toleransi ±5%.
Contoh 2: Resistor dengan 5 Pita Warna
- Pita pertama: Hijau (5)
- Pita kedua: Biru (6)
- Pita ketiga: Hitam (0)
- Pita keempat: Oranye (10^3)
- Pita kelima: Perak (±10%)
Nilai resistansi = (5 × 100 + 6 × 10 + 0) × 1000 = 560 × 1000 = 560.000 ohm atau 560 kΩ dengan toleransi ±10%.
Kesalahan Umum dalam Membaca Kode Warna
1. Salah Mengidentifikasi Urutan Pita
Kesalahan ini sering terjadi ketika seseorang tidak memperhatikan jarak antara pita atau tidak mengetahui bahwa pita toleransi biasanya terletak di ujung resistor.
2. Salah Mengartikan Warna
Ada beberapa warna seperti abu-abu dan perak atau coklat dan merah mungkin sulit dibedakan, terutama dalam pencahayaan yang kurang baik.
3. Tidak Memperhatikan Toleransi
Toleransi adalah aspek penting yang sering diabaikan. Nilai toleransi yang tinggi dapat mempengaruhi kinerja rangkaian elektronik.
Tips untuk Membaca Kode Warna dengan Akurat
1. Gunakan Lampu yang Cukup
Pastikan Anda membaca kode warna di bawah pencahayaan yang cukup untuk menghindari kesalahan dalam mengidentifikasi warna.
2. Gunakan Alat Bantu
Jika Anda kesulitan membedakan warna, gunakan alat bantu seperti kaca pembesar atau aplikasi pembaca kode warna resistor yang tersedia di smartphone.
3. Pelajari Tabel Kode Warna
Hafalkan atau simpan tabel kode warna resistor di dekat Anda untuk memudahkan referensi.
4. Periksa Kembali
Setelah membaca kode warna, periksa kembali nilai resistansi yang Anda hitung untuk memastikan keakuratannya.
Aplikasi Praktis Membaca Kode Warna Resistor
1. Perbaikan Peralatan Elektronik
Anda mungkin perlu mengganti resistor yang rusak ketika memperbaiki peralatan elektronik seperti radio, televisi atau komputer. Anda harus memahami kode warna untuk memudahkan dalam
menemukan resistor pengganti yang sesuai.
2. Perancangan Rangkaian Elektronik
Anda perlu memiliki resistor dengan nilai resistansi yang tepat dalam merancang rangkaian elektronik. Membaca kode warna memungkinkan Anda untuk memilih resistor yang sesuai dengan kebutuhan rangkaian.
3. Pendidikan dan Pelatihan
Bagi siswa atau mahasiswa yang mempelajari elektronik, memahami kode warna resistor adalah keterampilan dasar yang harus dikuasai. Keterampilan dasar tersebut akan membantu mereka dalam praktikum dan proyek-proyek elektronik.
